Мощная, панельная Wi-Fi антенна своими руками.

Статьи и темы, не относящиеся к основной тематике сайта. В разделах этой страницы Вы найдёте проверенную информацию, рабочий софт и ссылки на заинтересовавшую Вас тему.

Достаточно мощная, направленная антенна для WI-FI. Delta Ds 2400-21. КОПИЯ. Коэффициент усиления антенны 20,5 Дб.
Диаграмма направленности: 15x24 Диаграмма направленности: 15x24 (H/V).
Поляризация: линейная.
Диапазон: 2100 - 2700 МГц.
Сделать такую антенну своими руками, вполне выполнимая задача.
Было бы желание. Что для этого понадобится:
1) Лист железа 470x370 мм, толщина 0,7-1 мм.
2) Кусок напольного ламината толщиной 6 мм.
3) Высокочастотный разъём N-235 TGT.
4) Фольгированный 1-сторонний стеклотекстолит 450x350 мм, толщина 1,5 мм.

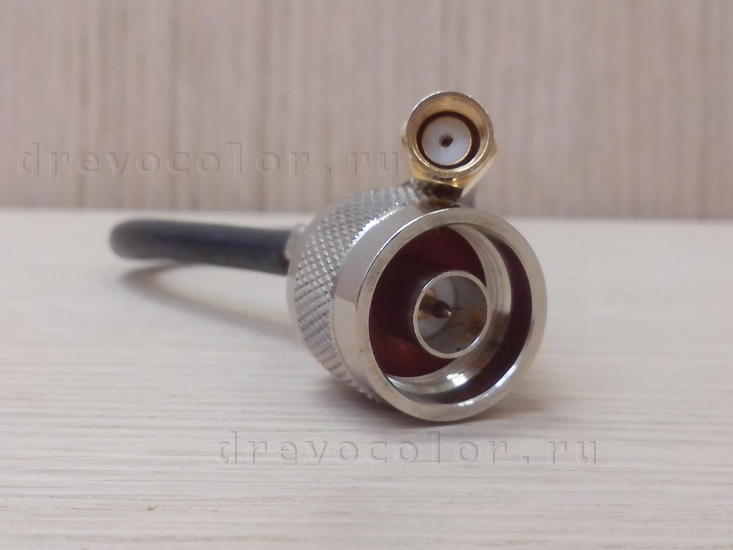

5) Кабельная сборка с разъёмами N-male(N-111F) и SMA-RP-male(S-A111F).
6) Медный купорос 0,5 кг. и соль 1,5 кг. для травления платы.
7) Изоляционный лак для стеклотекстолита.
8) Виниловой трафарет антенны с монтажной пленкой на самоклеящейся основе для перевода на стеклотекстолит.

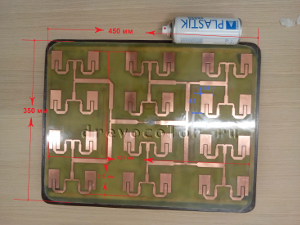

Размер WiFi антены

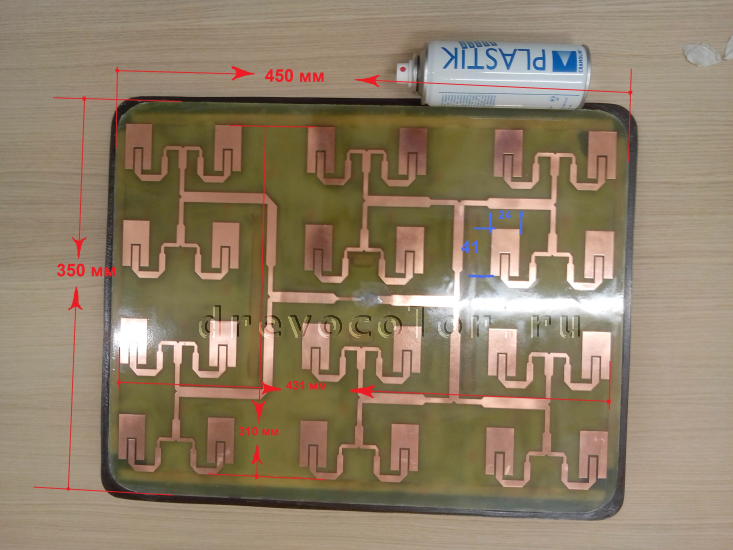

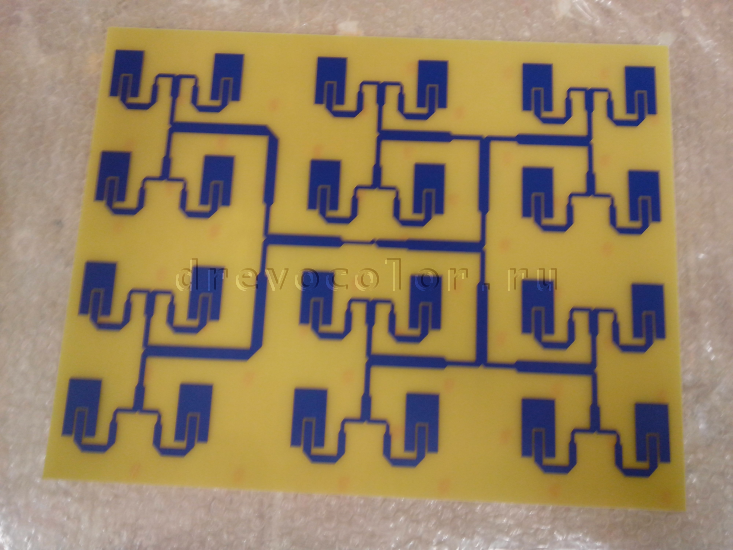

Плата панельной антены после травления

фото 2








WiFi рефлектор на стеклотекстолите

фото 4









изготовление панельной wifi антенны

фото 6









усиление awus036h 1000mw без антенны

фото 8

Изготовление.
Прежде всего, нужно изготовить рефлектор - это металлический лист 450x350 мм (задняя часть антенны). Он служит для отражения и передачи wifi волн на вибраторы и по совместительству выполняет роль корпуса самой антенны.

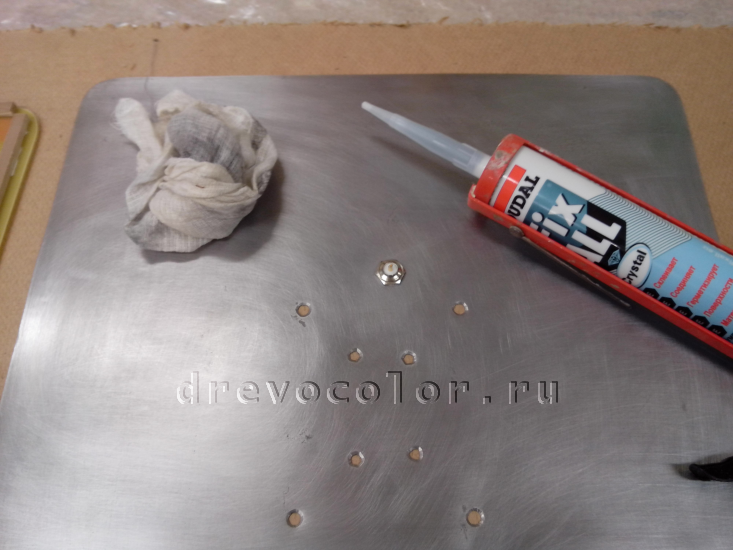

Для этого берём достаточно толстый лист железа. Например, корпус от старой стиральной машины или противень для выпечки, вполне справятся с этой задачей. Вырезаем "болгаркой" нужный размер и очищаем от ржавчины. см. фото 1 справа

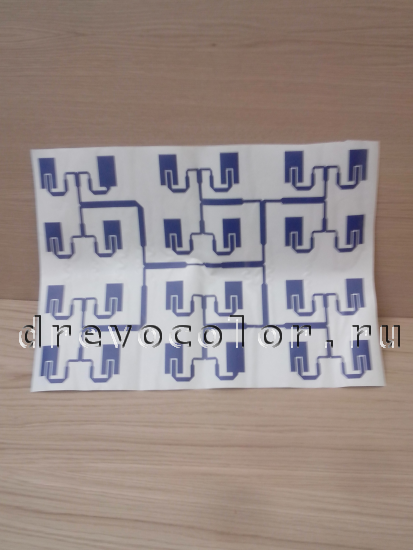

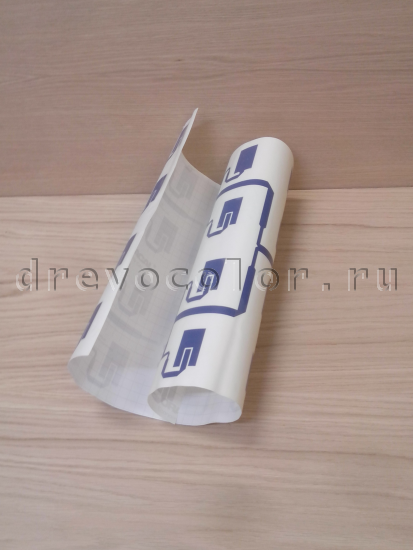

Отложим пока в сторону заготовку рефлектора и займёмся изготовлением вибраторов, которые будут располагаться на одностороннем стеклотекстолите 1,5мм. Для этого надо приобрести виниловой трафарет вибраторов с монтажной пленкой на самоклеящейся основе. Такие вещи делаются в мастерских плоттерной резки по предоставленному чертежу.
Скачать чертёж Delta Ds 2400-21. Копируем на usb флешку. На фирме плоттерной резки объясните менеджеру, какие должны быть реальные размеры деталей чертежа!
Перед наклейкой трафарета, удалите мелкие царапинки и отполируйте медную поверхность стеклотекстолита с помощью нулёвки и пасты ГОИ. Обезжирьте растворителем (ацетон), поверхность! Осторожно переведите трафарет на медную поверхность стеклотекстолита. Приступим к травлению монтажной платы антенны.
Налейте горячей воды в подходящею по размеру ёмкость, добавьте медный купорос и пищевую соль в соотношении 1:3, хорошенько перемешайте и опустите медью вниз стеклотекстолит. Что бы плата не утонула, предварительно с помощью двухстороннего скотча наклейте пенопласт на противоположную сторону. Дождитесь полного растворения лишней меди. см. фото 2 слева.
Когда процесс закончится, промойте стеклотекстолит чистой водой снимите винил с вибраторов и дорожек. Сделайте отверстие для контакта разъёма N-235 TGT и залудите. Для защиты от внешней среды и от окисления, покройте сторону антенны с вибраторами - изоляционным лаком!
Приложите стеклотекстолит на рефлектор, сделайте отметку и просверлите отверстие для разъёма n-type. Так же сделайте отверстия для комплекта наружного крепления wifi антенны, см. фото 3 справа.
Далее нам нужно соединить рефлектор и плату стеклотекстолита вместе. Зазор между рефлектором и вибраторами должен быть 9мм.!

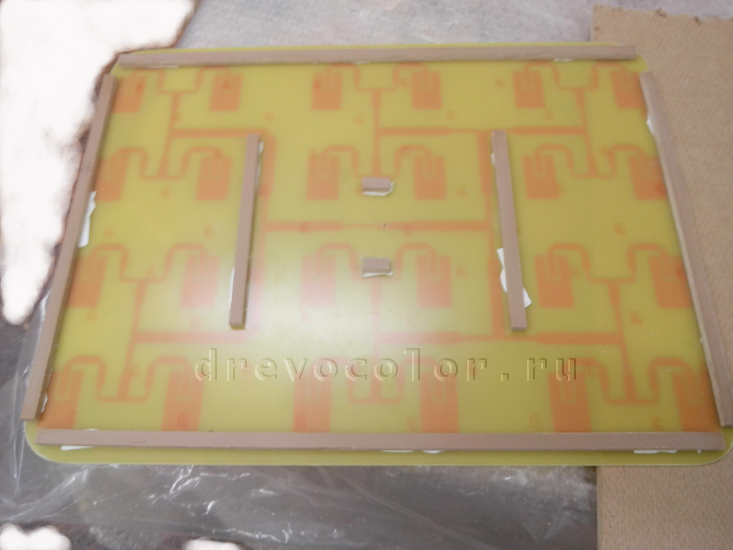

Вот как мы поступим - приклеим кусочки напольного ламината 6 мм к рефлектору ТОНКИМ слоем клея. Перед этим, равномерно разместим их на стеклотекстолите с помощью двухстороннего скотча, см. фото 4 слева.
Ламинат 6 мм + стеклотекстолит 1,5 мм + клей 1,5 мм = зазор 9 мм.
Теперь устанавливаем на своё место и туго затягиваем N-235 TGT разъём. После высыхания клея, отлепляем (держащийся на двухстороннем скотче) стеклотекстолит от рефлектора. Закрываем ламинат и разъём малярным скотчем, и окрашиваем рефлектор с обеих сторон, краской по металлу для наружного применения. Рефлектор почти готов, присоединяем конструкцию наружного крепления антенны.
Далее наносим тонкий слой клея "момент" на ламинат и соединяем уже рефлектор со стеклотекстолитом. Вставив в отверстие контакт n-type разъёма, припаиваем его кончик к медной дорожке вибраторов. См. фото 5 справа.

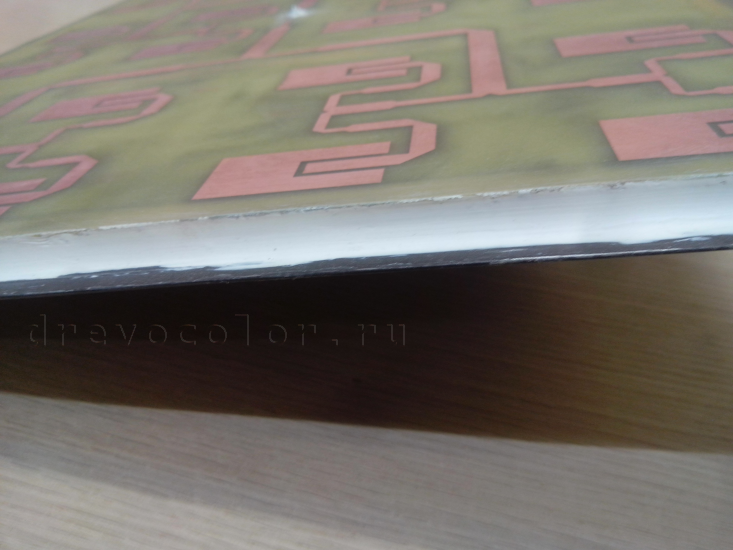

В данном примере, защитная крышка для антенны не предусматривается. Вместо этого используется гибридный клей-герметик «Soudal Fix All Crystal» и наносится по периметру между рефлектором и стеклотекстолитом, См. фото 6 слева. Затем фронтальная часть wi-fi антенны покрывается тремя слоями белой, акриловой краской. Предварительно проверьте краску, не будет ли она экранировать Вашу антенну. Покрасьте кусок плотной бумаги и когда краска полностью высохнет, закройте фронтальную сторону wi-fi антенны. Если сигнал не меняется, смело используйте эту краску. См. фото 7 справа.
Проверим сие изделие в деле.
Вот результаты тестирования Wi-Fi антенны сделанной своими руками:

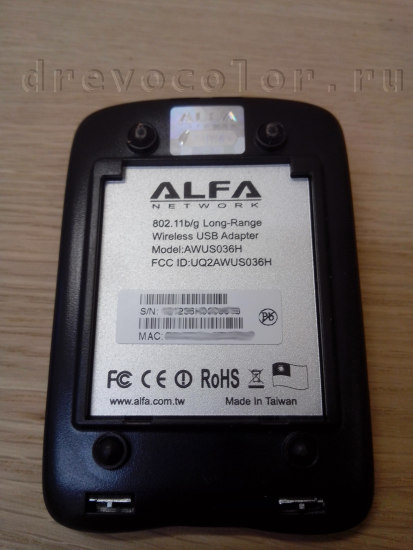

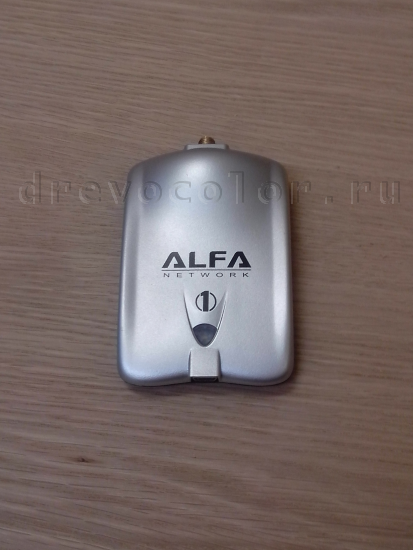

Для того чтобы подключить антенну, нам понадобится внешний USB wifi адаптер. В этом примере используется «alfa awus036h 1000mw - Тайвань».

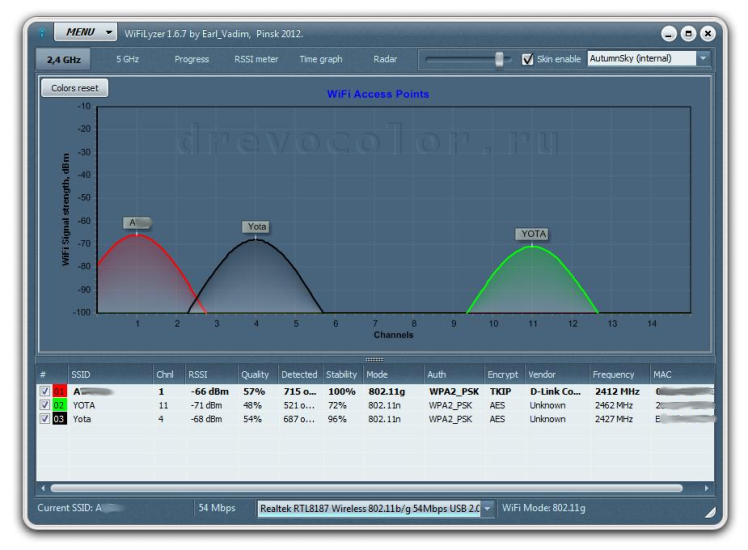

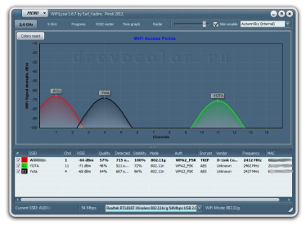

Сначала подключим адаптер, без антенны и посмотрим, что он нам покажет, и вообще будит ли работать? Как оказалось, alfa нашёл три точки. Будем ориентироваться на подключённую точку -66 dBm. На протяжении получаса сигнал почти не менялся, и это без какой ли бо антенны. См. фото 8 слева.
Теперь, не меняя место расположения, проверим нашу самодельную вай фай антенну, направив её в сторону роутера. Как видите результат резко отличается в лучшую сторону. См. фото 9 справа. Сигнал подключённой точки улучшился с -66 dBm до -45 dBm. Обнаружились ещё три точки.
66-45=21.
Получается, коэффициент усиления антенны - 21 Дб.
Скачать торрент файл программы WiFiLyzer.

Идея создания антенны была взята здесь - infarct.nm.ru/delta21wi-fi.htm



Услуги частного мастера:

Профессиональная покраска и лакировкаДекорирование под старину с добавлением патины
Окрашивание деревянных изделийРемонт изделий из древесины
Покраска плинтуса в любой цветСборка мебели из массива
Перекрасить двериПрофессиональная установка дверей
Реставрация мебели, дверей, лестницВрезка замка, петель, установка ручек
Изготовление и окраска дверных доборовУбрать вмятину, царапину, скол с мебели


Написать письмо Обратная связь
Ваше предложение.

Спутниковое телевидение своими силами

Защита wpa, WPA2

Как сделать Kali Linux - (persistence)!

• Защити Dedicated Server

• Необходимый софт! by andreyonohov & leha342

• Прошивка для телефона

• Сделай сам




делаем рефлектор для wifi антенны

фото 1

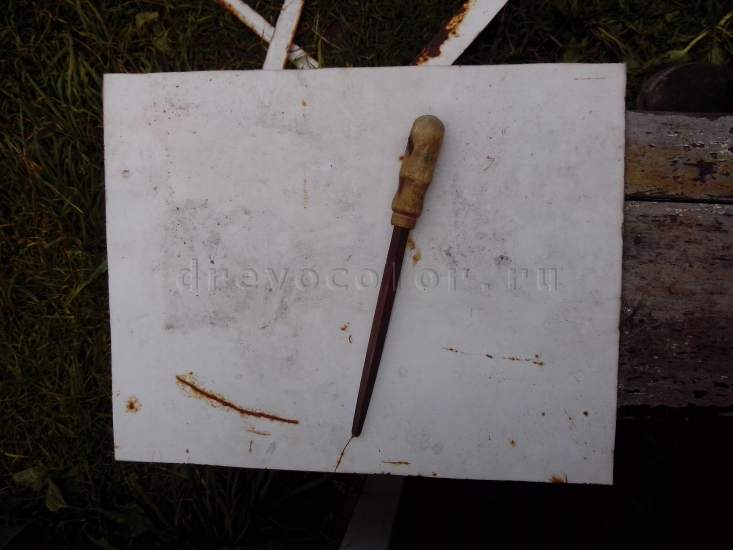

Рефлектор для WiFi антенны

фото 3

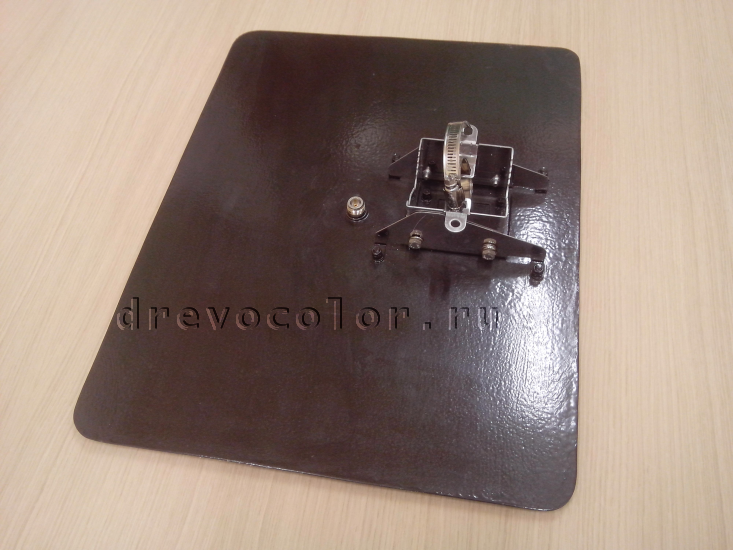

Крепление панельной WiFi антенны

фото 5

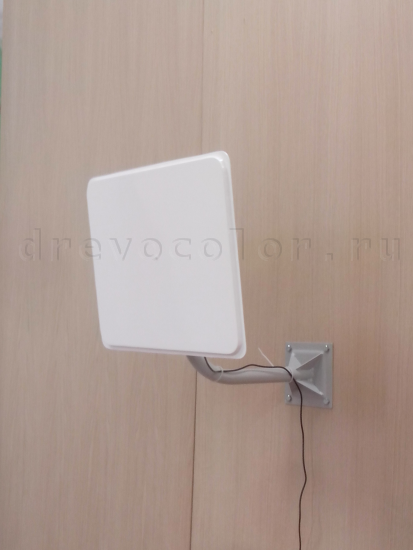

Панельная Wi-Fi антенна своими руками

фото 7

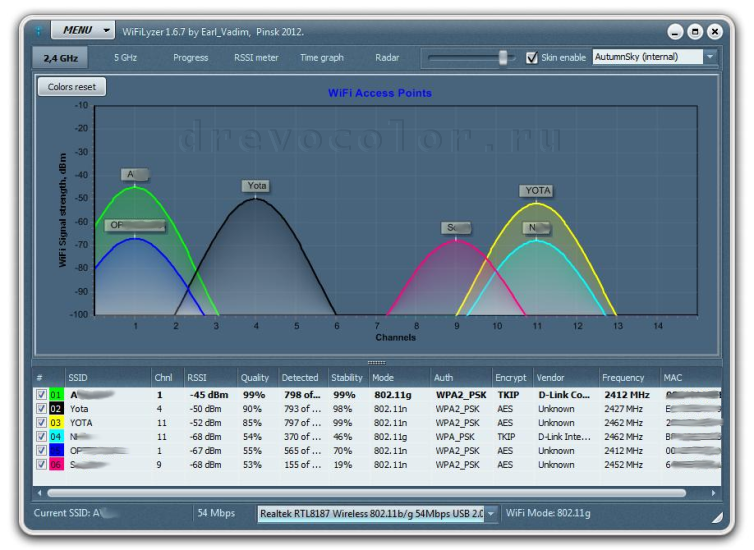

WiFiLyzer, тест самодельной Wi-fi антенны
